弊社製品に搭載可能なM.2 SSDの温度状態を確認しました。
昨今の電子部品は高密度化・高速化の影響で熱対策は欠かせません。弊社製品としても熱対策を施しておりますが
搭載される部品によって　弊社製品への影響も考えられます。


今回は3種類のM.2 SSDについて　最も発熱が大きいコントローラー部の温度について確認しました。

評価対象SSD
１）S社製　６４GB
２）I社製　１２８GB
３）A社製　６４GB

動作環境
M/B:AS-1710G　（Intel Atom E3950搭載　カスタムボード）
OS:Windows 10 Enterprise 2019 LTSC
メモリ：innodisk M3ST-8GMS DBPC-P(PC3L-12800 8GB)
テストプログラム：BurnIn Pro v5.4

撮影機材
FLIR製　FLIR ONE Pro

動作確認内容
テストプログラム BurnIn Pro v5.4にて　CPU,Graphics,DISKにストレステストを実行し
テスト開始から5分後の状態を FLIR ONE Proで撮影し　状態を確認しました。

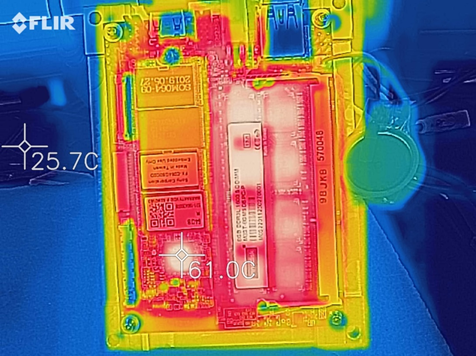

１）S社製　６４GB
S.M.A.R.T情報の温度；無

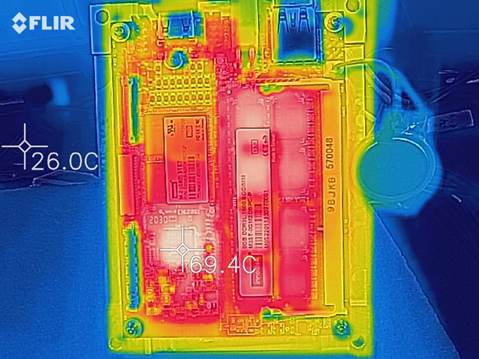

２）I社製　１２８GB
S.M.A.R.T情報の温度；37℃


３）A社製　64GB
S.M.A.R.T.情報の温度；77℃


４）一覧

メーカー	コントローラー部分の温度
S社	61.0℃
I社	69.4℃
A社	77.1℃

５）まとめ

コントローラーの違いで発熱が大きく異なりました。S.M.A.R.T.情報だけでは無く　実際の検証も
必要だということが分かりました。
デバイスの選定は　価格だけでなく、実際の動作や温度の確認をお願い申し上げます。

今回確認したデバイス詳細情報が必要な方　お問合せ下さい。
