Intel Atom® Processor x6000シリーズ搭載　



製品概要

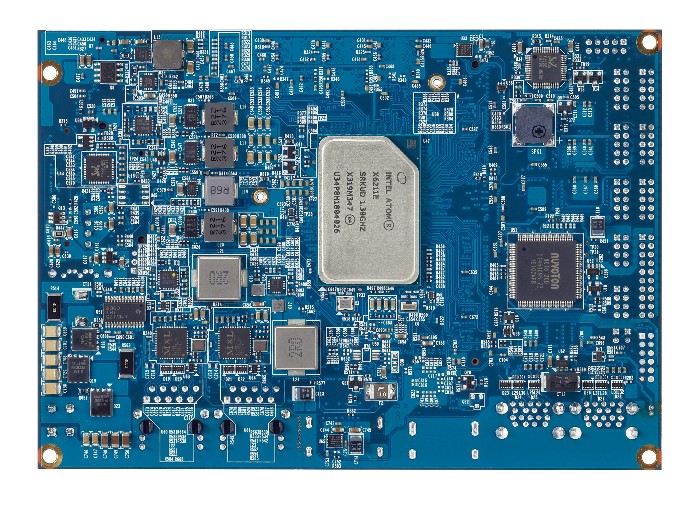

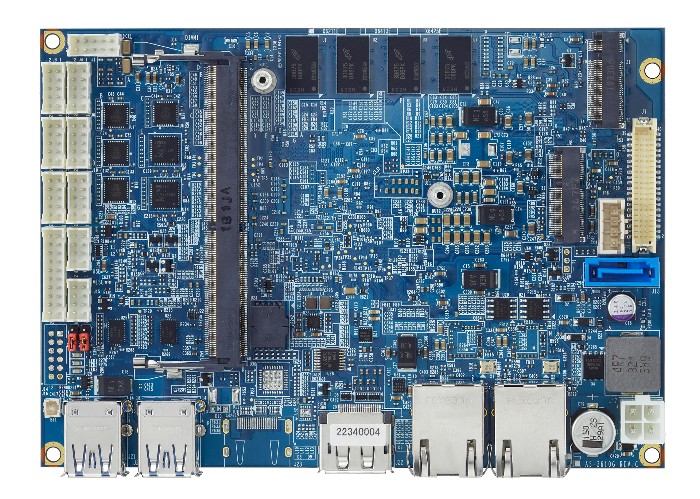

AS-3610G は、Intel Atom® Processor x6000 シリーズを搭載し、低消費電力且つ高パフォーマンスを実現した

3.5 インチサイズの、シングル･ボード・コンピュータです。



特徴として4GB のDDR4 メモリが実装済みであり、メモリモジュール無しでのシステム構築が可能です。

これとは別にメモリソケットも実装されていますので、容量アップにも対応しています。
6 ポートのRS-232C (内2 ポートはRS-422/485 へ切替が可能)、また起動用ストレージや

Wireless Module を装着可能なM.2 スロットを搭載しております。

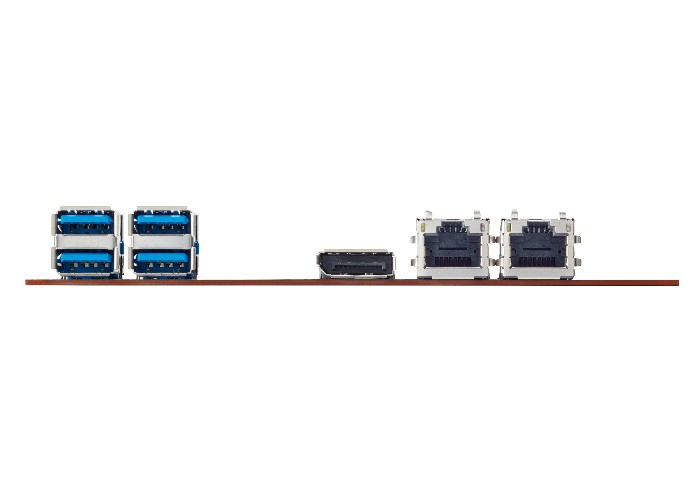

その他、2系統のVideo(DP, DualLVDS), Gb Ethernet, USB3.0,D-I/O(各8bit), SATA3.0,

Audio 等の組込み用として必要とされる豊富なインターフェースも搭載していますので、

デジタルサイネージ, 事業用POS, 産業用HMI, 工作機械用FA-PC 等に最適な製品です。

特徴

・	SoC：Intel Atom® Processor x6000 Series
・	DDR4 SO-DIMM Socket x1(最大32GB) DDR4 4GB オンボードメモリ （システム上認識できるのは最大32GBです）
・	Video：DP++, Dual LVDS
・	Ethernet：Gb x2
・	HD Audio
・	Serial Port：6port(内2port はRS-422/485 対応)
・	各種インターフェース USB3.0, SATA3.0, M.2 x2,D-I/O(入出力各8bit)
・	DC+12V~+24V 電源対応
・	動作温度範囲 0～+60℃
・	RoHS，鉛フリー対応
・	ボード寸法：横145mm×縦102mm



 ベンチマークデータはこちら



製品データシート　ダウンロード

簡単なユーザー登録が必要になります。

外形３Dモデル

こちらにて　ヒートシンク付の外形３Dモデルのご紹介をしています。



Linux OSについて

こちらにて　Linux OSの動作確認についてご紹介をしています。



ヒートシンクについて

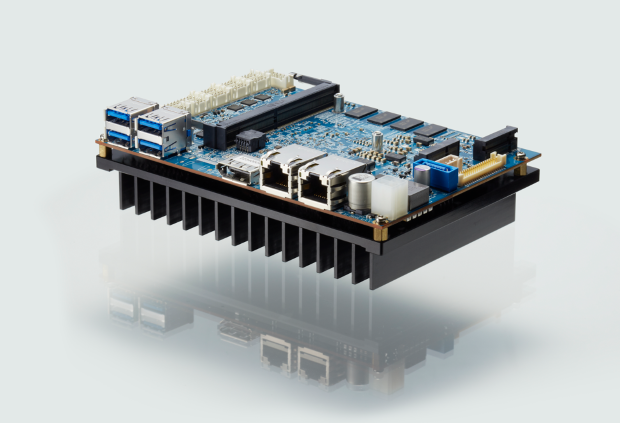

無風状態での放熱を考慮してヒートシンクをご用意しています。
